EQUIPMENTS設備情報

成形機稼働状況のグラフ

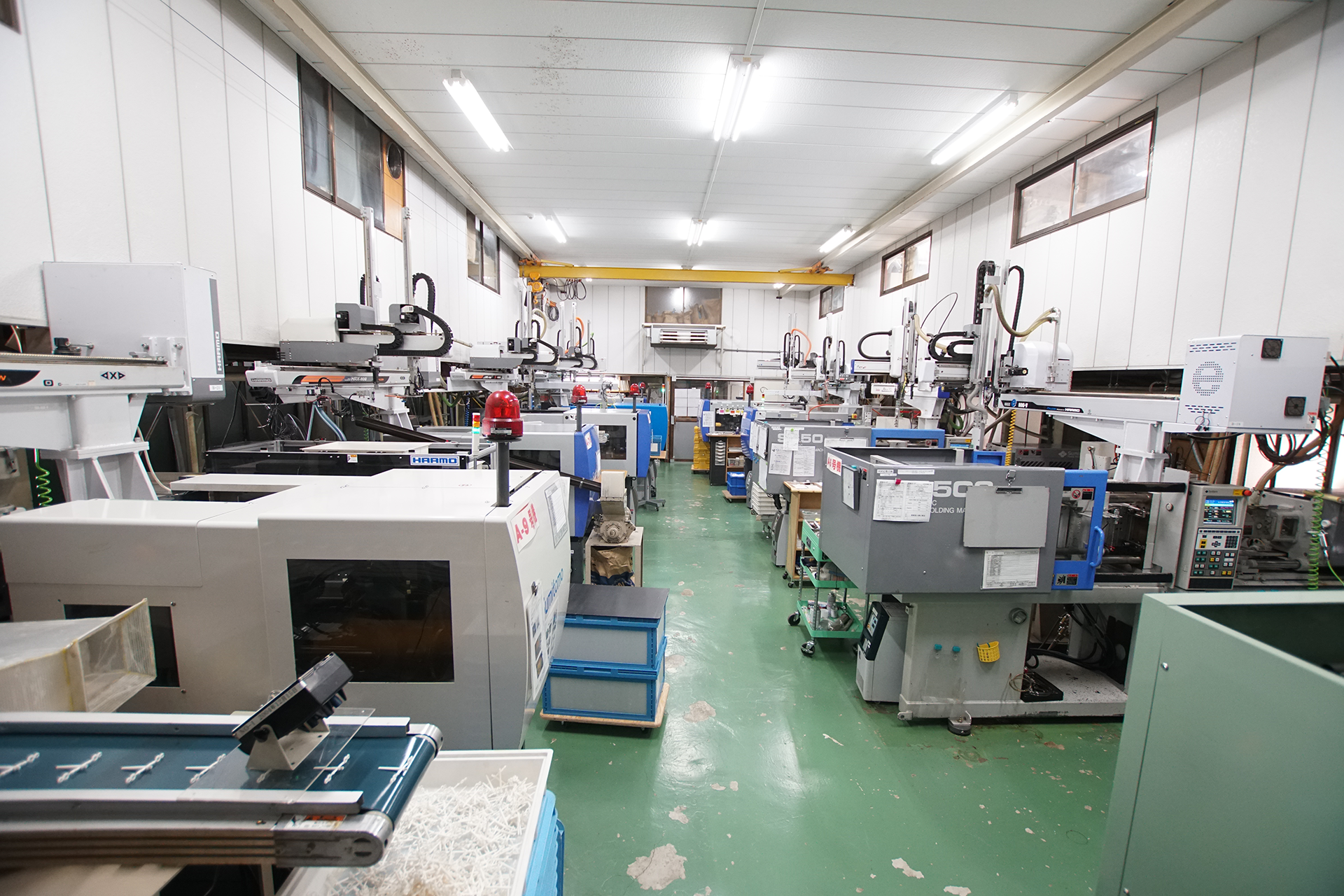

北信樹脂工業では、精密プラスチック部品の製造に特化した生産体制を整えています。当社の成形工程では、すべての成形機に無人ロボット（自動取り出し機）を導入し、成形〜取り出しまでを一貫して自動化。人的なバラつきを排除し、24時間安定した品質と効率的な生産を実現しています。これにより、微細な寸法精度が求められる部品や、繰り返し精度を重視した量産品においても、常に同一品質でお客様へお届けできる体制を構築。「精密」「安定」「高効率」を兼ね備えた生産設備で、幅広い業界のニーズに確実に応える製造を行っています。

01 成形機関係

No	メーカー名	タイプ名	型締方式	型締力（ton）	最大射出圧力（kg/cm2）	最大型厚（mm）	最小型厚（mm）	デーライト（mm）	ノズル径 / R	スクリュー径	ロケートリング径	可塑化装置	タイバー間隔　縦×横	特殊仕様		製造年月	取出機仕様　ﾒｰｶｰ・ﾀｲﾌﾟ		ﾄﾗﾊﾞｽ or 首振り　ｼﾝｸﾞﾙ・ﾀﾞﾌﾞﾙ		吸着	ﾁｬｯｸ	ﾌﾞﾛｱｰ	ｽﾄｯｶｰ
1	住友重機	SE100DU	ﾄｸﾞﾙ	100	2790	410	180	760	φ3 / 10R	φ32	φ100	C360	410×460		型締中EJ突出	2008年2月	ﾊｰﾓ	HRX-150GW	ﾄﾗﾊﾞｽ	ﾀﾞﾌﾞﾙ	○	○	○	ｽﾄｯｶｰ可
2	住友重機	SE75D	ﾄｸﾞﾙ	75	2220	410	160	710	φ3 / 10R	φ32	φ100	C250	360×410			2005年6月	ﾕｰｼﾝ	YA-100	ﾄﾗﾊﾞｽ	ﾀﾞﾌﾞﾙ	○	○
3	住友重機	SE50DUZ	ﾄｸﾞﾙ	50	2170	350	160	600	φ2 / 10R	φ25	φ100	C110	310×360	金型ﾋｰﾀｰ制御回路	型締中EJ突出	2009年2月	ﾊｰﾓ	HRXⅡ-100Ga	ﾄﾗﾊﾞｽ	ﾀﾞﾌﾞﾙ	○	○	○	ｽﾄｯｶｰ可
4	住友重機	SE100DUZ	ﾄｸﾞﾙ	100
5	住友重機	SE50S	ﾄｸﾞﾙ	50	1700	350	160	600	φ3 / 10R	φ28	φ100	C110	310×310			1999年11月	ﾊｰﾓ	HASⅡe-80G-V	ﾄﾗﾊﾞｽ	ﾀﾞﾌﾞﾙ	○	○	○
6	住友重機	SE50D	ﾄｸﾞﾙ	50	2230	350	160	600	φ2.5 / 10R	φ28	φ100	C160	310×360		型締中EJ突出	2002年11月	ﾊｰﾓ	HRX-80Gf	ﾄﾗﾊﾞｽ	ﾀﾞﾌﾞﾙ	○	○	○
7	住友重機	SE30D	ﾄｸﾞﾙ	30	2170	300	150	530	φ2 / 10R	φ20	φ60	C50	290×310	金型ﾋｰﾀｰ制御回路		2005年12月	ﾊｰﾓ	HRX-80G	ﾄﾗﾊﾞｽ	ﾀﾞﾌﾞﾙ	○	○		ｽﾄｯｶｰ可
8	住友重機	SS50	ﾄｸﾞﾙ	50	2140	350	160	600	φ2.5 / 10R	φ25	φ100	C110	310×310			1997年10月	ﾕｰｼﾝ	RA-α-70	ﾄﾗﾊﾞｽ	ﾀﾞﾌﾞﾙ	○	○	○	ｽﾄｯｶｰ可
9	住友重機	SE30DU	ﾄｸﾞﾙ	30	2170	300	150	530	φ2 / 10R	φ20	φ60	C50S	290×310	金型ﾋｰﾀｰ制御回路	型締中EJ突出	2006年8月	ﾊｰﾓ	HRX-80G	ﾄﾗﾊﾞｽ	ﾀﾞﾌﾞﾙ	○	○		ｽﾄｯｶｰ可
10	住友重機	SE100EV-A	ﾄｸﾞﾙ	100	2290	460	180	800	φ2.5 / 10R	φ36	φ100	C360	460×460	金型ﾋｰﾀｰ制御回路	型締中EJ突出	2012年9月	ﾊｰﾓ	HRXⅢ-150GWｂ	ﾄﾗﾊﾞｽ	ﾀﾞﾌﾞﾙ	○	○	○	ｽﾄｯｶｰ可
11	住友重機	SE75S	ﾄｸﾞﾙ	75	2290	410	160	710	φ3 / 10R	φ28	φ100	C160	360×360			1999年1月	ﾊｰﾓ	HRXⅡ-150Gb	ﾄﾗﾊﾞｽ	ﾀﾞﾌﾞﾙ	○	○
12	住友重機	SE50EV-A	ﾄｸﾞﾙ	50	2700	350	160	600	φ2 / 10R	φ22	φ100	C110	360×360	金型ﾋｰﾀｰ制御回路	型締中EJ突出	2018年11月	ﾊｰﾓ	HRXⅡ-100Gb	ﾄﾗﾊﾞｽ	ﾀﾞﾌﾞﾙ	〇	〇	〇
14	住友重機	SE30D	ﾄｸﾞﾙ	30	2170	300	150	530	φ2.5 / 10R	φ20	φ60	C50	290×310		型締中EJ突出	2004年3月	ﾕｰｼﾝ	TWINHOP-M550	首振り	ﾀﾞﾌﾞﾙ	○	○
15	住友重機	SE75D	ﾄｸﾞﾙ	75	2230	410	160	710	φ3 / 10R	φ28	φ100	C160	360×410			2005年3月	ﾊｰﾓ	HASⅡe-150G-V	ﾄﾗﾊﾞｽ	ﾀﾞﾌﾞﾙ	○	○	○	ｽﾄｯｶｰ可

02周辺機器・装置

No	装置名称	メーカー名	機種・タイプ	台数
1	金型温度調節機	ﾊｰﾓ	HMC-F743A他(水媒体)	10
2	〃	ﾊｰﾓ	HMC-F5030他(油媒体)	2
3	〃	松井製作所	MCN-15H(水媒体)	1
4	〃	加藤理器	MARKⅡ-3他(油媒体)	3
5	〃	ﾂｰﾙﾊｳｽ	THC-20(ﾋｰﾀｰ)	1
6	熱風乾燥機	ﾊｰﾓ	THD-25他	5
7	〃	加藤理器	KHD-B6	3
8	除湿乾燥機	ｼｭﾄﾙﾂ	NS-15他	5
9	〃	松井製作所	MJⅡ-25L他	2
10	真空乾燥機	ﾊﾟｰﾊﾟｽ	VHM15LC11	1
11	質量式計量混合機	ｼｭﾄﾙﾂ	BM-250	2
12	ｱﾆｰﾙﾎﾞｯｸｽ	加藤理器	ANL-60	1
13	金型洗浄機	ｿﾏｯｸｽ	CPE-10	1
14	ｽﾄｯｶｰ	ｽﾀｰ	Ⅰ-70Ⅲ他	3
15	〃	ﾊｰﾓ	STH-V01	1

03 検査・試験機器

装置名称	メーカー名	タイプ名	台数
測定顕微鏡	ﾐﾂﾄﾖ	MF-A1020	1
画像寸法測定器	ｷｰｴﾝｽ	IM-6225T	1
デジタルマイクロスコープ	ｷｰｴﾝｽ	VHX-X1F	1
かみ合い試験機	大阪精密	GTR-4	1
計数計測器	新光電子	PCXⅡ6000	2
ﾏｲｸﾛﾒｰﾀｰ	ﾐﾂﾄﾖ	ﾃﾞｼﾞﾀﾙ(標準･可変)	8
ﾉｷﾞｽ	ﾐﾂﾄﾖ	ﾃﾞｼﾞﾀﾙ	3
ﾀﾞｲﾔﾙｹﾞｰｼﾞ	ﾐﾂﾄﾖ	ﾃﾞｼﾞﾀﾙ	1
ﾋﾟﾝｹﾞｰｼﾞ	東商	MM-0～1	1式
〃	ｱｲｾﾞﾝ	CC-1B～3B	1式
〃	〃	EP-4A～6B	1式

04 その他

No	装置名称	メーカー	機種	仕様・性能	設置年月	台数	備考
1	エアコンプレッサー	北越工業	SAS22VD-E	ドライヤ内蔵　22KW	43862	1	全設備に供給
2	チラー	オリオン機械	RKE3750B-V-G1	15∼60L/min(5∼35℃)	42887	2	新旧各工場に供給
